USB-программатор K150 ICSP для PIC-контроллеров

USB-программатором K150 пользуются, когда необходимо запрограммировать и отладить приложения микроконтроллера PIC.
Чтобы воспользоваться программатором USB K150 ICSP для контроллеров PIC, подключите устройство к ПК посредством кабеля USB А – В. После обнаружения компьютером нового внешнего USB-устройства будут найдены и установлены драйвера. Если же ОС не справилась с установкой драйверов самостоятельно, Вам придётся ей помочь, сделав это вручную. У программатора загорится светодиод L3 красного цвета. Затем Вы установите на ПК программы, которые будут управлять программатором и программированием (к примеру, прекрасно подходит для этих целей DIY K150, однако существуют и другие хорошие программы).
Если при программировании микроконтроллера Вы собираетесь задействовать ZIF-панель программатора, поднимите фиксаторную ручку для открытия пазов, в которые будете устанавливать микроконтроллер. Отсоедините конечное устройство от программируемого микроконтроллера, вставьте микроконтроллер в пазы программатора согласно ключу, который указывает на фиксаторную ручку. После этого путём опускания ручки-фиксатора закрепите микроконтроллер.
Если при программировании микроконтроллера Вы планируете воспользоваться разъёмом ICSP, установите коннектор шлейфа ICSP до упора в гнездо ICSP на программаторе, а другим коннектором шлейфа подключите конечное устройство к разъёму ICSP.
Осуществите запуск среды программирования на ПК и приступайте к работе. При программировании должен мигать светодиод L1.
Если хотите зафиксировать программатор на плоскости, воспользуйтесь монтажными стойками и шурупами, присутствующими в комплекте. Плата оборудована 4-мя отверстиями.
Программатор совместим с микроконтроллерами PIC, у которых количество контактов не превышает 40:
    - серия 10: PIC10F202, PIC10F200, PIC10F204, PIC10F220, PIC10F206, PIC10F222;
    - серия 12C: PIC12C508A, PIC12C508, PIC12C509, PIC12C671, PIC12C509A, PIC12C672, PIC12CE519, PIC12CE518, PIC12CE674, PIC12CE673;
    - серия 12F: PIC12F509, PIC12F508, PIC12F629, PIC12F675, PIC12F635, PIC12F683;
    - серия 16C: PIC16C554, PIC16C505, PIC16C558, PIC16C62, PIC16C61, PIC16C62A, PIC16C63, PIC16C62B, PIC16C63A, PIC16C64A, PIC16C64, PIC16C65, PIC16C65B, PIC16C65A, PIC16C66, PIC16C67, PIC16C66A, PIC16C620, PIC16C621, PIC16C620A, PIC16C621A, PIC16C622A, PIC16C622, PIC16C71, PIC16C72, PIC16C71A, PIC16C72A, PIC16C73A, PIC16C73, PIC16C73B, PIC16C74A, PIC16C74, PIC16C74B, PIC16C77, PIC16C76, PIC16C710, PIC16C712, PIC16C711, PIC16C716, PIC16C765, PIC16C745, PIC16C773, PIC16C83, PIC16C774, PIC16C84;
    - серия 16F: PIC16F506, PIC16F505, PIC16F54, PIC16F59, PIC16F57, PIC16F627, PIC16F627A, PIC16LF627A, PIC16F628, PIC16F628A, PIC16LF628A, PIC16F630, PIC16F631-1, PIC16F631, PIC16F636, PIC16F639, PIC16F636-1, PIC16F639-1, PIC16F676, PIC16F648A, PIC16F677, PIC16F684, PIC16F677-1, PIC16F685, PIC16F687, PIC16F685-1, PIC16F687-1, PIC16F689, PIC16F688, PIC16F689-1, PIC16F690-1, PIC16F690, PIC16F716, PIC16F73, PIC16F72, PIC16F74, PIC16F77, PIC16F76, PIC16F737, PIC16F767, PIC16F747, PIC16F777, PIC16F84, PIC16F83, PIC16F84A, PIC16F88, PIC16F87, PIC16F818, PIC16F870, PIC16F819, PIC16F871, PIC16F873, PIC16F872, PIC16F873A, PIC16F874, PIC16LF873A, PIC16F874A, PIC16F876A, PIC16F876, PIC16F877A, PIC16F877;
    - серия 18: PIC18F248, PIC18F242, PIC18F252, PIC18F442, PIC18F258, PIC18F448, PIC18F458, PIC18F452, PIC18F1220, PIC18F2220, PIC18F1320, PIC18F2320, PIC18F4210, PIC18F2321, PIC18F2331, PIC18F2455, PIC18F2450, PIC18F2480, PIC18F2515, PIC18F2510, PIC18F2520, PIC18F2550, PIC18F2525,  PIC18F2580, PIC18F2610, PIC18F2585, PIC18F2620, PIC18F4220, PIC18F2680, PIC18F4320, PIC18F6621, PIC18F6525, PIC18F8525, PIC18F2331, PIC18F8621, PIC18F2431, PIC18F4431, PIC18F4331, PIC18F2455, PIC18F4455, PIC18F2550, PIC18F4550, PIC18F2580, PIC18F4580, PIC18F2420, PIC18F2620, PIC18F2520, PIC18F6520, PIC18F6720, PIC18F6620, PIC18F6585, PIC18F8585, PIC18F6680, PIC18F8680.
Программатором управляют с ПК через управляющие программы – к примеру, DIY K150.
У программатора K150 ICSP для контроллеров PIC присутствуют 3 разъёма, которые обеспечивают подключение к ПК, микроконтроллеру и шлейфу ICSP:
- к ПК программатор подключают по стандартному интерфейсу USB через разъём USB типа В;
- микроконтроллеры подключают к ZIF-панели, у которой 40 контактов, нулевое усиление и ручка-фиксатор;
- с внешними устройствами программатор соединяют через интерфейс ISP, используя разъём ICSP на 6 контактов: PGC, NC, PGD, VCC, GND, VPP.
USB-программатор K150 ICSP для контроллеров PIC питается от ПК посредством кабеля USB А – В или его обеспечивает энергией блок питания, напряжение которого 5 В.

Характеристики:

тип модели: K150;
микроконтроллер программатора: PIC16F628A;
программирует микроконтроллеры PIC с корпусами на 6, 8, 14, 20, 28 или 40 выводов;
совместимость с ОС: Windows 98, 2000, NT, XP, 7, Win7 64 бит;
ZIF-панель: 40 контактов, нулевое усиление, ручка-фиксатор;
разъём ICSP 6 контактов для подсоединения программатора к внешним устройствам по интерфейсу ISP (внутрисхемное программирование);
светодиодные индикаторы: программирование и питание;
показатель рабочего напряжения: 5 В, постоянный ток;
кварц на плате: на 6 МГц;
длина ICSP-шлейфа: 20 см;
кабель USB А – В длиной: 1 м;
габариты (длина х ширина х высота): 8,5 х 4,8 х 1,5 см;
комплект весит: 110 г.

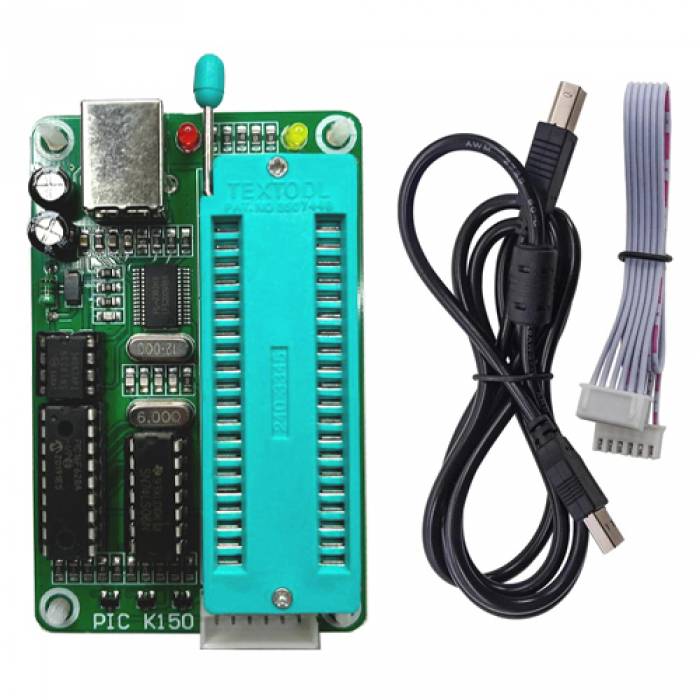

Комплектация:

    USB-программатор K150 ICSP для контроллеров PIC, антистатическая упаковка;
    кабель USB А – В;
    шлейф ICSP;
    4 монтажные стойки и 4 шурупа к ним.
