Конструктор модуль регулятора напряжения LM317, Собери

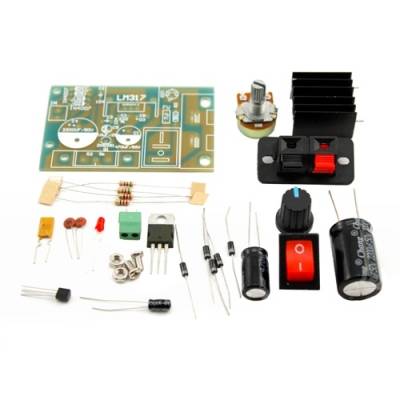

Набор для создания модуля плавного регулирования напряжения. Может работать как с постоянным так и переменным входным напряжением. Идеален для изучения радиотехники.


Состав набора:




Наименование
Характеристика
Код
К-во


Резистор
200R
R1
1



15K
R2
1


Потенциометр
5K
VR1
1


Керамический конденсатор
104P
C1 C4
2


Электролитический конденсатор
2200u F/50V
C2
1



10u F/25V
C3
1



470u F/50V
C5
1


Диод
1N4007
D1~D5
5


Светодиод (LED)
Ф3 красный
D6
1


Транзистор
9014
Q1
1


Регулятор напряжения 1.2V для 37V
LM317T
U1
1


Радиатор
30*25*30мм
U1
1


Клеммы и переключатели
KF-301-2P
J1
1



DC*5.5-2.1
J2
1



2.54 2P (vertical)
J3 J4
2



4mm banana jack
P1 P2
2


Ручка
180°
VR1
1


Медный цилиндр
M3 10+6
4
4


Муфта
М3
4
4


Винт
M3 6
1
1


Поддерживающия вставка для LED
Ф4 6мм
1
1


Выходной провод
banana jack
1
1


Печатная плата
69*50мм
1
1




Схема монтажа модуля:



Диапазон входного напряжения: постоянное 5-35 В, переменное 6-25 В
Диапазон выходного напряжения: постоянное 1.3-30 В
Максимальный ток: 1 А
Размер платы: 7.0 х 4.7 см
