SDR радиостанция с 4 антеннами 70МГц 6ГГц LibreSDR PLUTO с Zynq7020

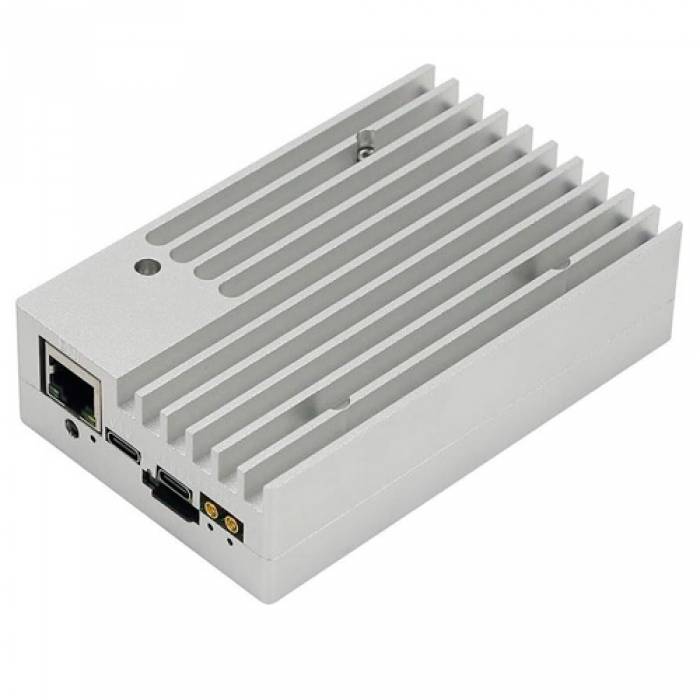

LibreSDR является аналогом популярного SDR-модуля ADALM-PLUTO (или PlutoSDR), который выполнен в металлическом корпусе для более эффективного рассеивания тепла и прочности.

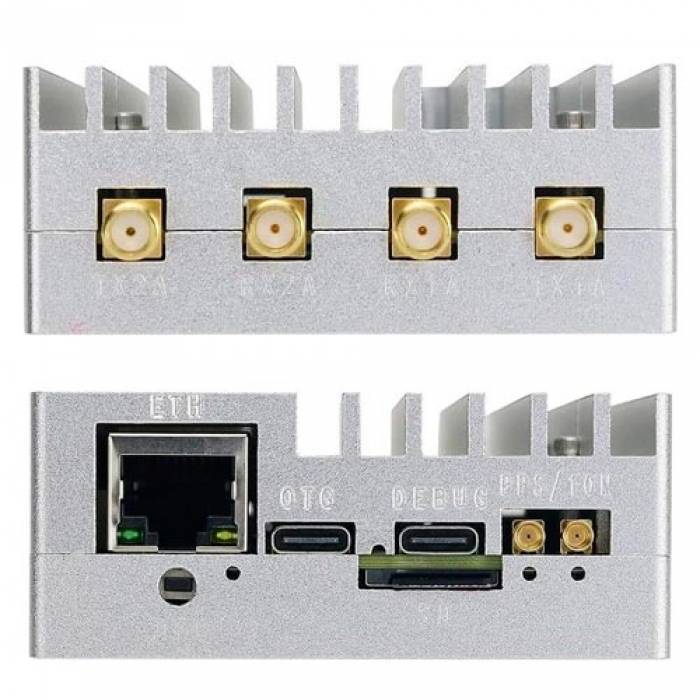

Устройство спроектировано на печатной плате с использованием 8-битной микросхемы ЦАП. На самой плате находятся следующие разъемы:

• два коаксиальных разъема MMCX (мама) для интерфейсов синхронизации 1 PPS и 10 МГц;
• разъем RJ-45 для интерфейса Gigabit Ethernet, по которому осуществляется передача IQ составляющих сигнала и доступ в консоль встроенной ОС Linux;
• два разъема Type-C (OTG и Debug):
  • OTG для доступа в консоль встроенной Linux по последовательному порту
  • Debug для отладки и загрузки встроенного ПО средствами Xilinx по интерфейсу JTAG
  • оба разъема также используются для питания LibreSDR
• разъем MicroSD; 4 коаксиальных разъема SMA (мама) для двух приемных и двух передающих каналов.

Также на устройстве есть скрытая кнопка DFU для восстановления заводского встроенного ПО. В LibreSDR интегрирован радиочастотный трансивер AD9363.

• Использование чипа XC7Z020-2CLG400I xc7z020-2I
• Чип AD9363 настроен на использование чипа AD9361 с диапазоном частот 70 МГц ~ 6 ГГц
• Каналы: 2 TX, 2 RX
• Разрядность ЦАП/АЦП: 12 бит
• Диапазон частот: 70 МГц – 6 ГГц
• Исходная частота: VCTCXO 40 МГц 0.5 стр/мин
• SOC: для Zynq7010 FPGA: 28 Кб
• ОЗУ: 512 Mб
• FLASH: 32 Mб
• USB: 2.0, поддержка OTG
• Ethernet: 1000 Mб
• MicroSD можно использовать для загрузки
• Вход постоянного тока: 5 В, 2 А, MicroUSB
• Поддержка дуплексов: TDD, FDD
• Полоса пропускания: от 200 кГц до 20 МГц
• Материал: алюминий
• Размер: 11.3 х 7.2 х 3 см
• Вес: 565 г

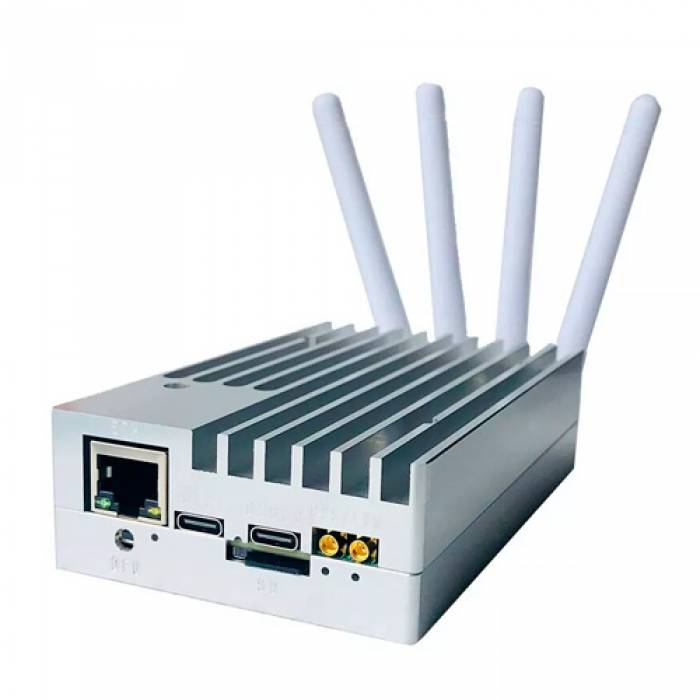

• Комплектация: SDR радиостанция, 4 WI-FI-антенны, 2 Type-C кабеля, Type-C to USB OTG кабель, сетевой кабель 1.5м, MicroSD 32GB с прошивками
