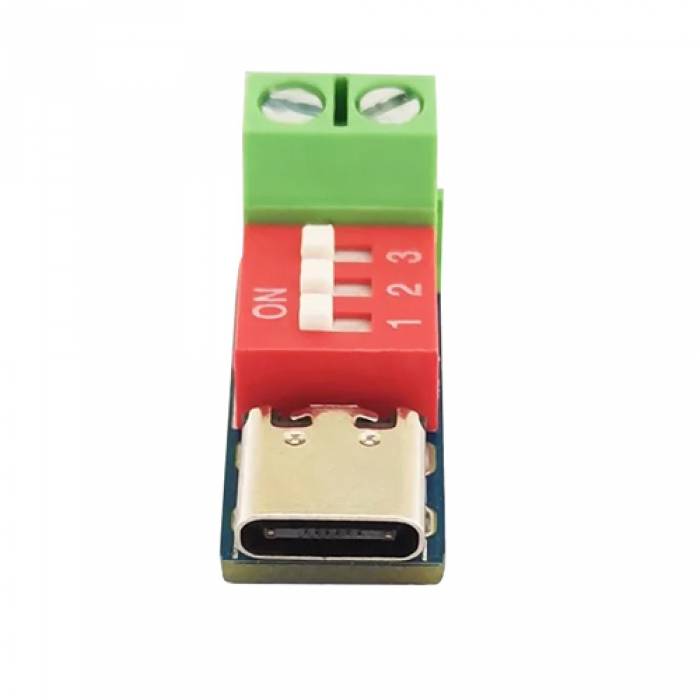

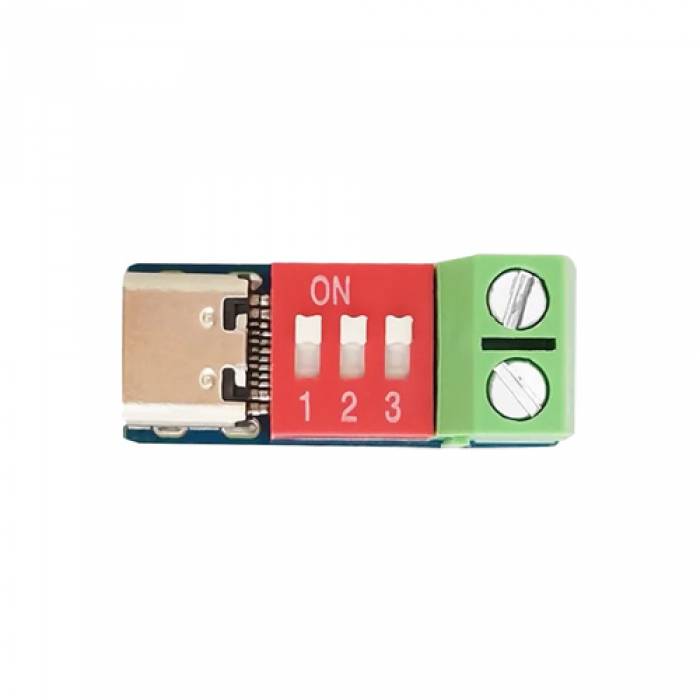

Триггер быстрой зарядки Type-C PD QC 5-20В, Dial-код, до 100Вт, CH224K

Компактный программируемый триггер-модуль на базе микросхемы CH224K, предназначенный для запроса фиксированного выходного напряжения от зарядных устройств с поддержкой быстрых протоколов (PD, QC и др.). Позволяет получать стабилизированное напряжение 5-20 В прямо от USB Type-C зарядника, превращая его в универсальный DC-источник питания. Модуль используется для питания электронных модулей и плат, для тестирования устройств, а также как удобная замена лабораторному блоку питания в полевых условиях. Подходит для DIY-проектов, ремонта электроники, питания моторчиков, LED-лент и других элементов, требующих определённого напряжения.

Подключение:
В порт Type-C на плате подключите кабель от зарядного устройства, к клеммной колодке – провод с нужным штекером для устройств, которые необходимо запитать.
С помощью переключателя установите необходимое выходное напряжение (5, 9, 12, 15, 20 В).

• Входное напряжение: 4–22 В
• Выходное напряжение: до 20 В (зависит от выбранного DIP-кода)
• Выходной ток: 5 А (макс.)
• Максимальная мощность: до 100 Вт
• Тип регулировки: DIP-переключатель (dial code)
• Входной разъем: Type-C
• Выходной разъём: клемма 2pin
• Поддержка протоколов: PD3.0, PD2.0, QC, BC1.2
• Встроенная защита от перегрева и перенапряжения
• Размеры: 28 х 11 х 11 мм
• Вес: 4 г
